RFID 印刷: RFID タグへのカスタム ロゴおよびバーコード印刷のガイド

1 つの検索用語、2 つのまったく異なる購入



RFID 印刷は、偶然名前を共有する 2 つの別々の操作をカバーします。 1 つ目は表面印刷です。タグの目に見える面にロゴ、シリアル番号、またはバーコードを貼り付けます。 2 つ目はチップ エンコーディングです。タグのメモリに一意の識別子を書き込みます。タグは一方を合格しても他方を不合格にすることができ、バッチは両方が単一ユニットごとに一致する場合にのみ使用できます。



取引量が爆発的に増加したため、この区別は 5 年前よりも重要になっています。 RAIN Alliance は、2025 年だけで 427 億個の UHF タグ チップが出荷され、その採用は小売アパレルから食品、美容、エレクトロニクス、物流にまで広がったと報告しています (レインアライアンス）。これらのボリュームでは、アイテムにタグが付けられているかどうかはもはや問題ではありません。問題は、各タグの印刷面とエンコードされたチップが同じストーリーを語っているかどうか、そして、そうでない場合に誰が責任を負うのかということです。



このガイドでは、プロセスの選択、耐久性、データの整合性、購入仕様書に何を記載するかなど、RFID 印刷注文の購入者の側について説明します。



8つのRFID印刷プロセス、実際に消耗するものを比較



カスタム印刷 RFID タグを見積もっているすべての工場は、ほぼ同じ 8 つのプロセスから選択しています。違いは 3 つの場所に現れます。それは、マークがどれだけ長く存続するか、色をどれだけ豊かにできるか、そして数量が増加したときにコスト曲線がどのように動作するかです。



プロセス	カラー機能	相対的な耐久性	どこで勝てるのか
シルクスクリーン	ソリッド スポット カラー、Pantone と一致-	UVオーバーコート付きで高機能	ブランドのフォブやリストバンドを大ボリュームで販売
UVデジタル印刷	フルカラー、細かいグラデーション	中-高	複雑なアートワーク、小規模な版数
レーザー彫刻	モノクロのみ	パーマネント（素材内にマークが入ります）	シリアル番号、バーコード、過酷な取り扱い
パッド印刷	曲面上のスポットカラー	中くらい	通常のプレスでは到達できない異形形状
熱・熱伝導	フルカラー	繊維製品を多く使用	布製リストバンド、ケアラベル
染料昇華	フルカラー写真品質	中くらい	写真入りのカードとバッジ
再転送	フルカラー、端から端まで--	高いカード	プレミアムカードプログラム
エポキシドーミング	クリアドームの下はフルカラー	光沢があるが衝撃に弱い-	小売用-向きのキーホルダー、軽量



この表を素直に読むと、「それぞれに一長一短がある」というわけではありません。大量のカラーロゴの場合、UV 保護層を備えたシルク スクリーンがデフォルトの答えであり、レーザーは素材の上に置くのではなく素材そのものを変化させるため、マークがハウジングより長持ちする必要がある場合は、RFID タグのレーザー彫刻が唯一の選択肢となります。私たちは明確な立場をとります。エポキシドーミングは写真は美しく、デモもうまくいきますが、表面層は脆いのです。キーフォブの構造に関する特許文献には、エポキシ-でコーティングされたフォブを 1 ～ 2 メートルの高さから硬い表面に落とすと亀裂が入り、層間剥離が生じると明白に述べられています。欧州特許庁）、ポケットに入るタグは毎週ドロップされます。フォブがディスプレイ ラックではなく管理人のキーホルダーに置かれている場合は、シルク スクリーンを備えた ABS を指定し、ドームをスキップします。





デフォルトでは、正確に 2 つのプロジェクト プロファイルが変化します。1 つは約 500 ユニット未満で実行され、スクリーン設定が見積もりの​​大半を占め、UV デジタルが経済的なルートとなり、もう 1 つはシリコン基板で、インクの付着によりメニューがパッド印刷または彫刻に狭められます。コストに関しては、そのスプレッドはほとんどの購入者が想定しているよりも狭いです。数千個の生産量では、特定の製品の最も安価なプロセス（ほぼ常にシルクスクリーン）と最も高価なプロセス（再転写またはドーミング）の差は、通常、ユニットあたり 10 倍ではなく 2 ～ 3 倍です。つまり、価格ではなく耐久性の適合性が需要を左右するはずです。 8 つのプロセスすべてが実行されますOEM印刷ラインそのため、この表では、それぞれの詳細について率直に説明する余裕があります。



アートワークではなく、虐待のプロセスを照合する



有用な RFID 印刷仕様は、ブランド ブックからではなく、製品の寿命の最悪の日から始まります。 4 つの導入シナリオはほとんどの B2B 注文をカバーしており、それぞれ異なる方向に進みます。



アクセス制御-キーホルダー鍵や小銭、ポケットの砂と何年も戦い、病院や食品工場では毎日アルコール拭きに遭遇することもあります。このプロファイルの場合、RFID キー フォブのロゴ印刷は、硬化した保護層を使用してレーザー-彫刻するか、スクリーン印刷-する必要があります。生のインクジェット-スタイルの装飾は、アルコールに触れると数か月以内に消えて読めなくなります。カラーはこちらでご相談に応じます。生存はそうではありません。



イベント用リストバンドは計算を逆転させます。フェスティバル バンドは汗と日焼け止めの中で 3 日間生き続けるため、5 年間の耐久性よりもフルカラーの効果と単位あたりのコストが重視されます。-シルクスクリーン印刷（https://www.syntekrfid.com/rfid-リストバンド/）は大胆なスポンサーロゴを安価に処理しますが、昇華型染料はアートワークに写真のようなグラデーションがある場合にのみ価格が発生します。クロージャ、ファブリック、チップ タイプの選択ロジックはそれ自体のトピックであり、ガイドで説明されています。イベント用のRFID布リストバンドの選択.



アクセス コントロール カードや会員カードは、さまざまな悪用にさらされています。つまり、何百もの読み取り機のスワイプとウォレットのストレージがあり、あらゆる傷が見える光沢のある表面にあります。{0} RFID カードの印刷方法の中でも、再転写は、要旨の端から端までカバーするか、全面を写す必要がある場合にのみ価値を発揮します。{{4}標準の染料昇華型 PVC は写真付き ID を低コストで処理し、スタッフの交代時に迅速に再印刷します。両方のチップと材料の組み合わせは当社のリストにありますRFIDカード範囲。



洗濯タグと繊維タグは極端な例です。工業用洗浄化学物質、60 度以上のサイクル、機械的抽出を何百回も繰り返します。事実上、熱転写が生き残る唯一の印刷ルートですが、それでもラベルが長持ちするかどうかは接着剤層と硬化パラメーターの詳細によって決まります。私たちは、500 回の洗濯サイクルで何が必要かを分析しました。熱伝達RFIDケアラベル.





読み取り範囲を保護するアートワーク ルール



2 番目の内部制約: インクは電気的に中性ではありません。金属および箔効果の仕上げには導電性粒子が含まれており、アンテナ領域上に印刷された導電性層が無線信号を減衰させます。この効果は十分現実的であり、反射インク パターンを使用して読み取り範囲を意図的に下方に調整する特許が存在しています (米国特許 7,106,196 にはまさにこのメカニズムが記載されています)。{3}}ピア-でレビューされたアンテナの作業は、性能が導体の選択にいかに影響されるかを示しています。ある制御された比較では、アルミニウム製熱伝達アンテナは、それ以外は同一の銅製アンテナで達成される読み取り範囲の 33% も放棄しました (リサーチゲート).



RFID 印刷アートワークの実際的なルールは簡単に言うことができます。つまり、ツールを使用する前に、金属効果が完全にカバーされているかどうかをインレイ レイアウトと照らし合わせて確認する必要があります。また、使用する価値のあるファクトリは、標準的な前制作ステップとしてアンテナ フットプリントにデザインをオーバーレイします。-同じレビューで、バーコードの解像度を実際のしきい値と比較して確認する必要があります。一般的なタグ サイズのほとんどの 1D コードでは、300 dpi が動作最小値 (画面と UV ラインが標準で保持する解像度) であり、25 mm 未満のタグ上の小さな形式の GS1 DataMatrix コードでは、クワイエット ゾーンがスキャナの仕様を下回る前に 400 dpi が必要です。-



-工場で事前に印刷するか、オンデマンドで印刷するか: 習慣ではなくデータによって決定します



プレ{0}}印刷-対-オンデマンド-の議論は通常、好みとして組み立てられます。データに関する質問として組み立てたほうがよいでしょう。注文内のすべてのタグに同一のアートワークとルールに従ってシリアル化されたコードが含まれている場合、工場での RFID 印刷は、単価、一貫性、およびすでに生産ラインに組み込まれている QC インフラストラクチャの点で有利になります。各タグに、使用時に割り当てられる可変で予測不可能なデータ（患者リストバンド、同日訪問者バッジ）が必要な場合（-）、自社施設でのオンデマンド RFID 印刷が適切なアーキテクチャであり、それに対応する製品が存在します。-社内でカードやバッジを印刷するための印刷可能な RFID 用紙は、タグあたり約 20 セントであると報告されています。-RFIDジャーナル).



デスクトップ機器のベンダーが自主的に行うことはほとんどないことを明確にしておきます。オンデマンド オプションはフラット ラベルとカード メディアにのみ存在します。{0}}成形されたハード タグ (ABS フォブ、シリコン リストバンド、エポキシ キーチェーン) は物理的にデスクトップ ユニットを通過できないため、これらの製品の選択は現実的ではありませんでした。印刷は工場で行われるか、まったく行われないかです。



比較が本当にオープンである場合、RFID タグ印刷サービスが印刷済み在庫に対して見積もる 1 枚あたりの価格、-RFID タグ印刷サービスが見積もる印刷済み在庫の 1 枚あたりの価格、プリンタの年間換算コスト、-プラス-リボン-プラス-メディアのコスト、学習曲線を登る間に摂取するボイド率です。この 3 つの入力によって決定されます。



これら 3 つを実行すると、固定アートワークのクロスオーバーは通常 2,000 ～ 5,000 ユニットになります。この範囲を下回ると、オンデマンドはプリンタが別の目的ですでに存在する場合にのみオフになります。-その上では、工場で事前に印刷された RFID ラベルが常に優先され、モデリングに残された唯一のことはリードタイムです。-



工場に送るもの、およびカートンが到着したときに確認するもの



クリーンなバルク RFID 印刷の注文は、結局のところ、明確な仕様を渡し、それに対して検証することになります。見積前にサプライヤーが必要とするパッケージ:





エンコード ルール テーブルは、ほとんどの 1 次順序が停滞する場所です。私たちが受け取る最も一般的なエラーは、SKU 001 から 500 までの 10 進数の範囲が、16 進数変換と 24 文字へのパディングなしで EPC として送信されることです。 WMS が識別子として SKU を使用している場合は、テーブルが届く前に IT チームに 16 進形式の範囲を提供してもらうか、事前に作業用テンプレートを要求してください。{4}





注文書に直接組み込む価値のある 2 つの条項:不良タグ率はロットあたり 1% を超えず、100% アウトバウンド EPC スキャンによって検証されます。スキャン ログは出荷時に提供されます。」および「印刷された人間が読み取り可能なコードおよびバーコードは、検査されたすべてのユニットのエンコードされた EPC と一致する必要があります。-ロット内で重複する EPC はロット拒否の理由となります。」これら 2 つは最小フロアです。不合格トリガーとロット トレーサビリティ要件の完全なセットは、標準の QC 受け入れテンプレートに含まれており、サンプル リクエストで入手できます。{0}

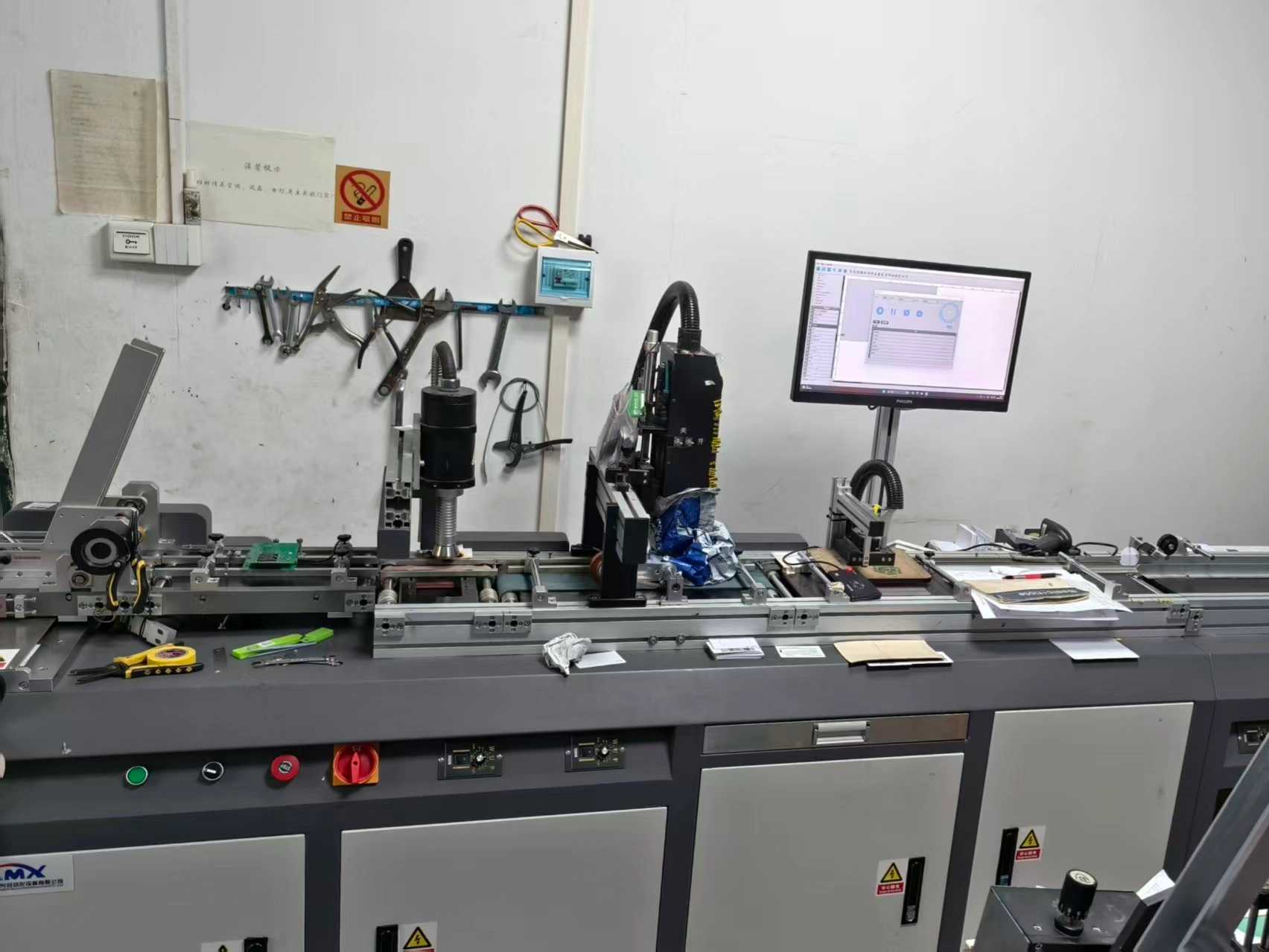

到着時の検査では、データ整合性セクションの 3 つの赤い線が反映されています。-定義されたサンプルをクロススキャンして、印刷されたコードとチップの読み取りをユニットごとに比較し、バッチ ファイルを実行して重複チェックを行い、環境が実際に適用する溶剤や摩耗で印刷の耐久性をスポットテストします。-当社はすべての注文に対して 100% 出荷検査を実行し、スキャン ログを提供します。どちらの点でも躊躇するサプライヤーは、あなたに何かを言っているのです。



ライン全体が社内にある場合、この基準を維持するのが容易になります。- Syntek は 2006 年以来、チップ ボンディング、成形、表面印刷を 1 つの屋根の下で実行しています。5 つの生産ライン、1 日あたり 100,000 個を超えるチップ ボンディング能力、成形された色の一貫性は ΔE に保たれています。-<1, and exports to Europe, the Americas, and the Middle East since 2012. If you are at the spec-writing stage, the fastest route is to put real samples in your hand. Our カスタムRFID印刷サービスPantone マッチングと完全な出荷検査により、上記の 8 つのプロセスすべてをカバーします。印刷サンプルと QC 受け入れテンプレートをリクエストできます制作注文をする前に、ご自身のアートワークと照らし合わせてください。
